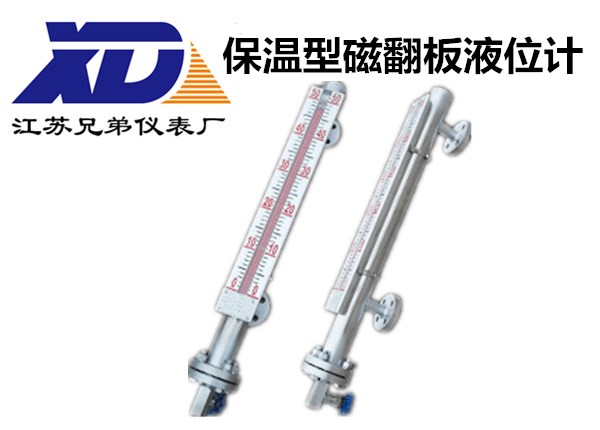

保溫型磁翻板液位計

更新：2018/12/26 14:40:45??????點擊：

品牌：???兄弟
型號：???XDY-UHZ

產品介紹

保溫型磁翻板液位計(XDY-UHZ型)結構是在原基礎上增設保溫隔套管，保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需的溫度，適用用與介質對奧氏體不銹鋼不腐蝕，介質高溫汽化，凝固點低的場合。

保溫型磁翻板液位計(XDY-UHZ型)基本參數

（1）連接法蘭中心距離L（mm）：350~15000

（2）介質密度（g/cm3）：0.425~2

（3）操作溫度（℃）：-40~450

（4）壓力等級（MPa）：0.6，1.0，1.6，2.5，4，6.3

保溫型磁翻板液位計(XDY-UHZ型)是由本體、浮標、翻板箱等部件組成，其工作原理是根據阿基米德定律，利用磁性浮標驅動雙色薄片來顯示液面的位置，采用雙色（黑色呈氣相，紅色呈液相）翻片顯示。當液面上升時，液相翻板翻成紅色，液面下降時，氣相翻板翻成黑色，從而醒目指示容器內的液位變化，指示連續直觀醒目、無盲區，在任何情況下都不會出現假液位。而且結構簡單，安裝維修方便，量程大，設計壓力高使用壽命長，使用范圍廣。

保溫型磁翻板液位計(XDY-UHZ型)是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實現遠距離報警、限位控制。配置變送器，可實現液位的遠距離指示、檢測與控制。
根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。

保溫型磁翻板液位計(XDY-UHZ型)結構特點
    l 基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180 。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
    l 上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
    l 電遠傳在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。

保溫型磁翻板液位計(RC-UHZ型)主要技術參數

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)		500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm	500,800,1100,1400,1700, 2000,2500,3000mm
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
連接法蘭	不銹鋼	法蘭 20-40(D N 20 P N 4.0) (GB9119-88)	法蘭 200-25(D N 200 P N 2.5) (GB9119-88)
	ABS	法蘭 20-10(D N 20 P N 1.0) (GB9119-88)	法蘭 200-6(D N 200 P N 0.6) (GB9119-88)
主體材料		ABS( 工作壓力 0.6MPa) 1Cr18Ni9T
介質溫度		-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
環境溫度		-40 ℃ ~+70 ℃
示值誤差		± 10mm
介質粘度		≤ 1st(10 - 4 m/s)
上下限開關輸出		1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4
電遠傳連續顯示		1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型

型號：

	XDY-UHZ翻柱式磁浮子液位計
		代碼 1 2	安裝方式側裝式頂裝式
			代碼 1 2	主體材質 ABS 1Cr18Ni9Ti
				代碼 1 2 3 4	公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa
					代碼 1 2 3 4 5	型式基本型帶上、下限開關輸出帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC)
							安裝間距 ( 測量范圍 )
							L1	安裝深度 ( 頂裝式 ) (0~4000mm 任選 )
								介質密度	g/cm3


XD-UHZ 1 1 1 1 L= □ L= □ p= □

定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。
l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：

安裝型式	主體材質	公稱直徑	公稱壓力 DN (mm)	法蘭外徑PN(Mpa)	螺心栓圓孔直中徑K	螺孔徑 L	螺栓		密封面		法蘭厚度C	法蘭密封墊
數量n	主體材質	公稱直徑	公稱壓力 DN (mm)	法蘭外徑PN(Mpa)	螺心栓圓孔直中徑K	螺孔徑 L	螺紋Th	d	f	外徑	法蘭厚度C	內徑	厚度
側裝	不銹鋼	20	4.0	105	75	14	4	M12	56	2	16	61	27	2
側裝	ABS	20	1.0	105	75	14	4	M12	56	2	16	61	27	2
頂裝	不銹鋼	200	2.5	360	310	26	12	M24	274	3	32	284	220	2
頂裝	ABS	200	0.6	320	280	18	8	M16	258	3	24	262	220	2
