威力巴流量計是如何進行工作的？
威力巴流量計的作業原理是：當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。依據伯努利方程原理，流體流過探頭時速度加速，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流往后在探頭后部產生部分真空，并且在探頭的兩端呈現漩渦，威力巴流量計均速流量探頭能地檢測到由流體的均勻速度所產生的均勻差壓。

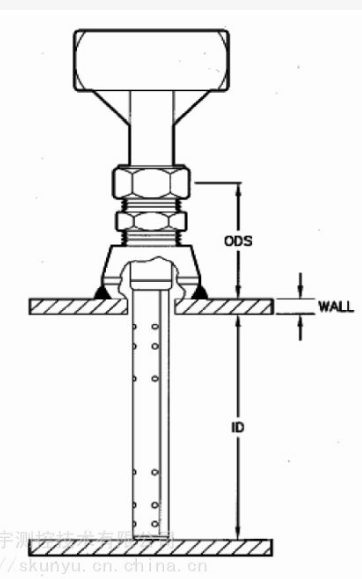

威力巴蒸汽流量計的探頭是由316不銹鋼制成的單片雙腔結構探頭，在其前部外表進行了粗糙處理，經過面積積分所得的多對取壓孔廣泛整個管道的速度剖面。迎向流體的取壓孔讀取高壓均勻信號，在探頭的側后兩端、流體與探頭的分離點之前的低壓取壓孔讀取低壓均勻信號。
差壓的準確的原因是取決于威力巴流量計一同的科學規劃：
1、形狀的探頭遭到的牽引力小，使流體與探頭的分離點固定；
2、選用無缺的金屬腔結構，避免了其他探頭的三片式結構導致的腔室間滲漏，增加了探頭的強度，并確保了其精度；
3、低壓孔取在探頭側后兩端，探頭與流體分離點之前，免受了低壓孔受渦流影響，免受了低壓孔被堵，使低壓信號更安穩，丈量更準確；
4、外表粗糙處理和防淤槽：控制附面層，在各種流速下，流體在探頭外表的附面層都是紊流層，確保了低流速流體時探頭仍可獲得安穩的信號；
5、探頭經過管道中流體的整個剖面，由多個取壓孔取壓，取壓孔的間隔是經面積積分后所得，所測信號是反映流體均勻速度的真實信號。
