超聲波流量計的原理
2019/3/28 20:43:52??????點擊：363

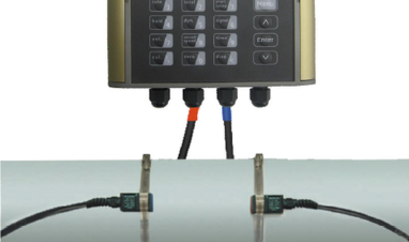

超聲波流量計采用時差式測量原理：一個探頭發射信號穿過管壁、介質、另一側管壁后，被另一個探頭接收到，同時，第二個探頭同樣發射信號被第一個探頭接收到。由于受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和時間差Δt之間的換算關系V=(C2/2L)×Δt，進而可以得到流量值Q。
利用了低電壓，多脈沖時差原理，采用高精度和超穩定的雙平衡信號查分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬抗干擾性強等特點。 當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微笑變化，其傳播時間的變化成正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（唯一可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。其關系符合下面表達式：
V=MD/sin2θ*ΔT/Tup*Tdown
V：介質流速
θ：聲速與液體流動方向的夾角
M：聲束在液體的直線傳播次數
D：管道內徑
Tup：聲束在正上方的傳播時間
Tdown：聲束在逆方向上的傳播時間
ΔT：Tup-Tdown
V=MD/sin2θ*ΔT/Tup*Tdown
V：介質流速
θ：聲速與液體流動方向的夾角
M：聲束在液體的直線傳播次數
D：管道內徑
Tup：聲束在正上方的傳播時間
Tdown：聲束在逆方向上的傳播時間
ΔT：Tup-Tdown
