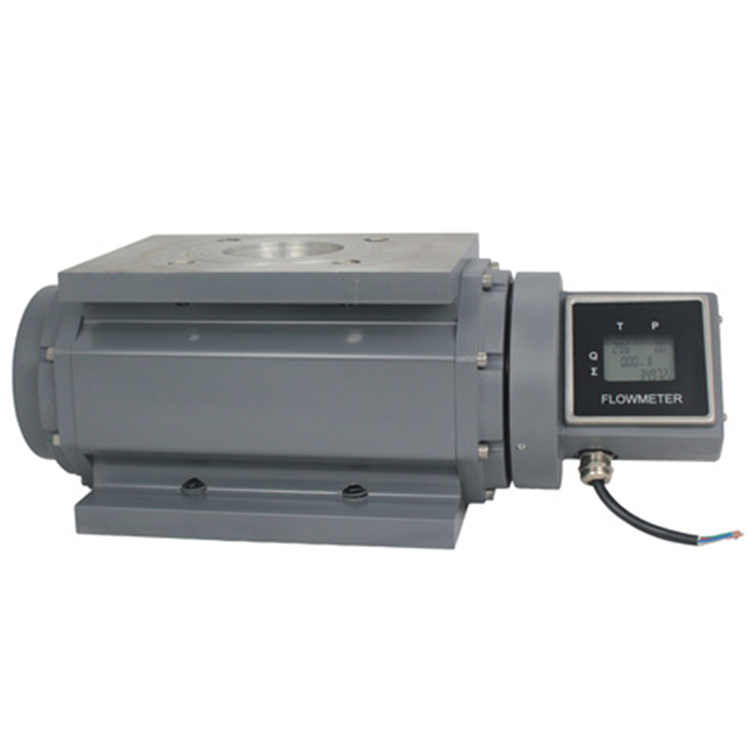

一、腰輪流量計外形與安裝尺寸

二、腰輪流量計的連接法蘭
1、公稱壓力1.6MPa的流量計,連接法蘭材質為鑄鐵HT20-40,連接法蘭符合JB78-59的規定;公稱壓力2.5MPa的材質為鑄鋼ZG230-450,連接法蘭符合JB79-59的規定。密封面型式符合JB77-59光滑式的規定。同時本廠可配套供應一對付法蘭。
2、公稱壓力4.0MPa和6.3MPa的流量計,法蘭材質為鑄鋼ZG230-450,符合JB79-59的規定,密封面型式符合JB77-59凹凸式的規定。流量計上為凹面法蘭,同時本廠可配套供應一對付法蘭。
三、腰輪流量計安裝條件與要求
1、腰輪流量計與管路的連接方式為法蘭連接;
2、安裝場地.流量計應安裝在振動盡量小的地方,室內陸室外均可,但應防雨淋,公稱通徑小于80mm的流量計,可架在管道中,亦可將底座落在水泥地基上,公稱通徑80.100,耐壓6.3MPa或公稱通徑150以上的流量 計可用地腳螺釘固定在水泥地基上;
3、流量計前必須裝過濾器。大量實踐證明,安裝良好的過濾器,是減少故障和延長使用壽命的有效途徑,建議過濾器直接與流量計相連;為便于觀察過濾器的流通能力,建議在過濾器前后裝上壓力表;
當液體中含氣量大時,應在過濾器前裝消氣器;
4、旁通管路的設置。為便于維修和清洗過濾器,且不影響生產,連續運行的系統建議設旁通管路。斷續運行的場所可以不裝旁通管路。
5、安裝方式,應裝在水平管道上。
四、腰輪流量計安裝注意事項
1、防止雜質進入流量計
大多數流量計損壞的原因。是安裝時有固體顆粒等雜質進入流量計所致.因此一定要保證安裝時無異物混入流量計;
2、管道沖洗干凈后,再安裝流量計,特別是新鋪設的管道,可能會有大量鱗片狀的雜質或焊渣等顆粒,裝表前清洗管路,讓液體通過管道,可以沖掉管內的殘存固體異物;
3、管道內液體的流動方向,必須與流量計外殼上箭頭所指方向一致;
4、便于讀數
帶現場積算顯示的流量計,安裝時其示數窗口應朝向便于讀數的方向。如果此要求與“ 5.3C”矛盾,可將流量計密封軸(見圖7)以上的部分拆下,旋轉180度后再裝上即可;
5、吊裝
公稱通徑80以上的流量計,上蓋上有吊環螺釘,供吊裝用,小于DN80的流量計,吊裝時繩索可系于法蘭頸處,此時必須扶牢流量計,不然的話,因儀表重心較高,有可能歪倒;
6、注意不要碰碎顯示器上的玻璃;
7、安裝時要注意不要使儀表外殼承受過大外部壓力,密封用的墊圈不得凸入管道內部。
