「超聲波流浪記安裝注意事項」安裝多留意這幾點!
超聲波流量計安裝注意事項！
1.1換能器類型的選擇
(1)傳達時間法
本類表面可選用換能器的類型較多，各廠家換能器結構不同，適用的流體條件(溫度、壓力等)、管道條件(質料、形狀、管徑、直管長度等)和設備條件等也不相同。此外還與聲道的設置方法有關，而聲道的設置方法又與測量精度和重復性等密切相關。氣體用USF因固體和氣體界面間超聲波傳達功率十分低，只能用直射式換能器。因此氣體流量測量一般不選用外夾裝式USF。
(2)多普勒法
本類表面用的折射式換能器。目前國內產品大部分選用夾裝式，但與傳達時間法所用的夾裝式換能的發射頻率等技能功用不同，不能混用。但是兩者適用管道條件是基本相同的。
1)設備方位和活動方向 USF的流量傳感部分(超聲流量傳感器或超聲換能器)一般均可設備于水平、傾斜或垂直管道。垂直管道最好選擇自下而上活動的場所，若為自上而下，則其下賤應有滿意的背壓，例如有高于測量點的后續管道，以避免測量點出現非滿管流。
2)單向流還是雙向流 一般為單向流，但也可通過較凌亂電子線路，設計成雙向活動，此時流量測量點兩邊直管段長度均應按上游直管段的要求安頓。
3)管道條件 外夾裝式USF管道內表面積堆積層會發生聲波不良傳輸和違背預期聲道途徑和長度，應予避免；表面面因易于處理較少影響。夾裝式換能器和管道接觸表面要涂上耦合劑。應留意粒狀結構材料(例如鑄鐵、混凝土)的管道，很可能聲波被渙散，大部分聲波傳送不到流體而下降功用。換能器設備處管道面料或銹蝕層與管壁之間不能有縫隙。用V法的反設處有必要避開焊縫和接口。
4)上游活動擾動 與大部分其他流量表面相同，USF敏感于流過表面的流速分布剖面，因此也要求適當長度的上游直管段。前文已對直管段要求作了談論。
5)避免聲煩擾 應留意由控制閥高壓力降等所構成的聲學煩擾，特別在測量氣體流量時尤為重要，設法避免之。例如Instromet公司的USF顯示儀中有聲煩擾實時測量報警；測量管道中選用
2. 流量傳感器或換能器的設備

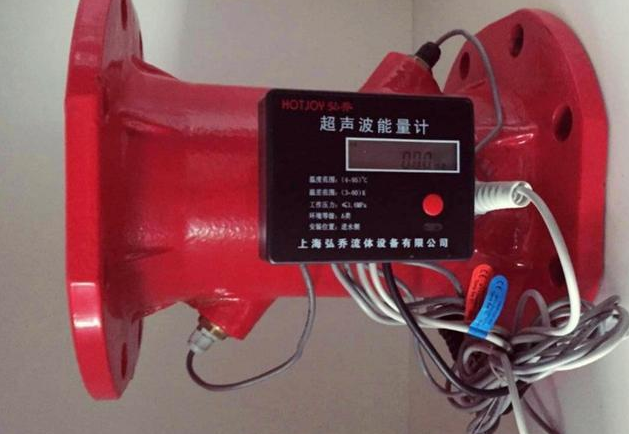

1)流量傳感器(即帶測量管段的刺進式換能器總成)的設備
1)設備本類流量傳感器時管網有必要停流，測量點管道有必要切斷后接入流量傳感器。
2)連接流量傳感器的管道內徑有必要與流量傳感器相同，其不同應在±1％以內。
3) 流量傳感器上的傳感器盡可能在如圖10所示與水平直徑成45度的范圍內，避免在垂直直徑方位附近設備。否則在測量液體時換能器聲波表面易受氣體或顆粒影響，在測量氣體時受液滴或顆粒影響。
4) 測量液體時設備方位有必要充溢液體。
5) 上下賤應有必要的直管段。
(2)外夾裝式換能器的設備。
上面2)、3)、4)、5)各項應同樣留意外，還應留意以下各點。
1)剝凈設備段內保溫層和保護層，并把換能器按裝處的壁面打磨潔凈。避免部分洼陷，凸出物修平，漆銹層磨凈。
2)關于垂直設置的管道，若為單聲道傳達時間法表面，換能器的設備方位應盡可能在上游彎管的彎軸平面內，以取得彎管流場畸變后較靠近的平均值。
3)換能器設備處和管壁反射處有必要避開接口和焊縫，如圖12以V法示例。
4)換能器設備處的管道面料和垢層不能太厚。面料、銹層與管壁間不能有間隙。關于銹蝕嚴重的管道 ，可用手錘震擊管壁，以震掉壁上的銹層，確保聲波正常傳達。但有必要留意避免擊出凹坑。
5)換能器工作面與管壁之間保持有滿意的耦合劑，不能有空氣和固體顆粒，以確保耦合杰出。
6)多普勒法夾裝式換能器設備有對稱設備和同側設備兩種方法，如圖13所示。對稱設備適用于中小管徑(一般小于600mm)管道和含懸浮顆粒或氣泡較少的液體；同側設備適用于各種管徑的管道和含懸浮顆粒或氣泡較多的液體。
