巴歇爾槽配合明渠流量計對流量的監測效果
2018/10/24 16:43:15??????點擊：
巴歇爾槽又稱巴氏計量槽或巴氏槽,是一種明渠量水堰槽。巴歇爾槽為矩形橫斷面短喉道槽,由上游均勻收縮段、喉道段和喉道下游均勻擴散段3部分組成。根據喉道寬度尺寸(b)分為3種類型:小型槽、標準型槽和大型槽。小型槽:b=0·076 m,0·152 m,0·220 m;標準型槽:b=0·25~2·4 m;大型槽:b=3·05~15·24 m[1].
與其他明渠流量計比較,巴歇爾槽有以下顯著特點:水中固態物質幾乎不沉積,隨水流排出;水位抬高比堰小,僅為1/4,適用于不允許有大落差的渠道。

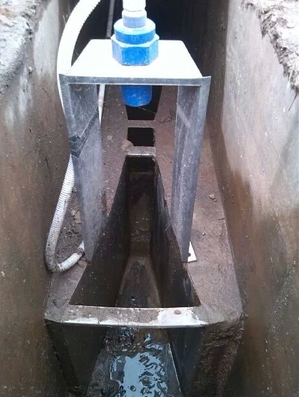

顯然,巴歇爾槽很適合污水排水溝渠的流量計量。巴歇爾槽配合公司GY-1D明渠流量計實現對流量的監測.在安裝明渠流量計要注意:取水位置應選擇在巴歇爾槽的收縮段或前段，取水管路距水底10-20公分左右。潛水泵的話水要超過泵體。排水在排口或者在巴歇爾槽后端。
