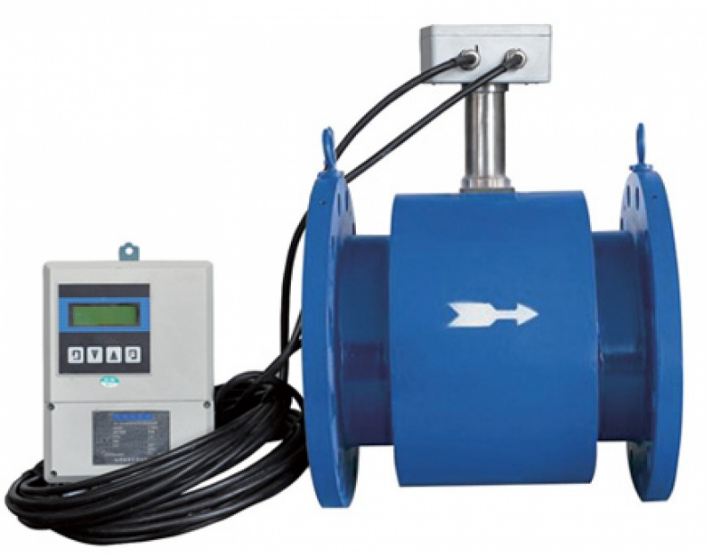

電磁流量計是由哪些組件所構成的？
電磁流量計的結構首要由磁路體系、丈量導管、電極、外殼、面料和轉換器等部分組成。
磁路體系：其效果是發生均勻的直流或溝通磁場。直流磁路用永久磁鐵來實現，其利益是結構比較簡單，受溝通磁場的煩擾較小，但它易使通過丈量導管內的電解質液體極化，使正電極被負離子圍住，負電極被正離子圍住，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響外表正常作業。當管道直徑較大時，永久磁鐵相應也很大，粗笨且不經濟，所以電磁流量計一般選用交變磁場，且是50HZ工頻電源鼓舞發生的。
丈量導管：其效果是讓被測導電性液體通過。為了使磁力線通過丈量導管時磁通量被分流或短路，丈量導管有必要選用不導磁、低導電率、低導熱率和具有必定機械強度的資料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其效果是引出和被丈量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與面料齊平，以便流體通過期不受阻擋。它的設備方位宜在管道的垂直方向，以避免沉淀物堆積在其上面而影響丈量精度。
外殼：運用鐵磁資料制成，是分配制度勵磁線圈的外罩，并阻隔外磁場的煩擾。
面料：在丈量導管的內側及法蘭密封面上，有一層無缺的電絕緣面料。它直接接觸被測液體，其效果是增加丈量導管的耐腐蝕性，避免感應電勢被金屬丈量導管管壁短路。面料資料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：由液體活動發生的感應電勢信號十分細微，受各種煩擾要素的影響很大，轉換器的效果便是將感應電勢信號擴展并轉換成共同的規范信號并克制首要的煩擾信號。其使命是把電極檢測到的感應電勢信號Ex經擴展轉換成共同的規范直流信號。
