電磁流量計在行業當中的運用
2022/6/30 8:45:05??????點擊：
電磁流量計作業原理
電磁流量計是根據法拉第電磁感應定律作業的 ，在電磁流量計中，丈量管內的導電介質相當于法拉第實驗中的導電金屬桿，上下兩頭的兩個電磁線圈發生安穩磁場。當有導電介質流過期，則會發生感應電壓，該電壓與流體的流速成正比聯絡，然后得到流量值。
流量控制體系是化工出產中常用的自動化控制體系的重要組成部分，在智能化出產中將有更好的運用，假定流量控制體系發生缺陷，會導致丈量不精確，對出產工藝和質量構成嚴峻的影響，電磁流量計因?yàn)槠鋲簱p極小，可測流量規劃大，適用的工業管徑規劃寬，精度較高級利益。越來越多化工企業用它來丈量電導率≥5μs/cm 的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等流體的流量。因而怎樣運用和維護好電磁流量計就顯得尤為重要。

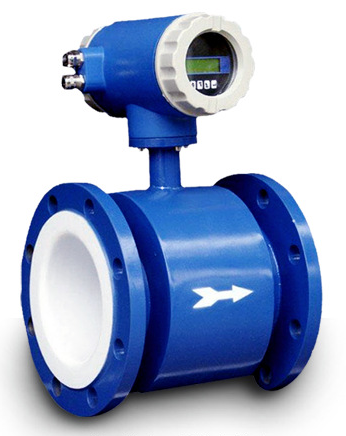

電磁流量計的結構首要由磁路體系、丈量導管、電極、外殼、面料和轉換器等部分組成。
①磁路體系：作用是發生均勻的直流或溝通磁場。
②丈量導管：作用是讓被測導電性液體經過。常選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
③電極：其作用是引出和被丈量成正比的感應電勢信號。一般用非導磁的不銹鋼制成，且被要求與面料齊平，以便流體經過期不受阻撓。
④外殼：運用鐵磁資料制成，是分配制度勵磁線圈的外罩，并隔絕外磁場的煩擾。
⑤面料：在丈量導管的內側及法蘭密封面上，有一層無缺的電絕緣面料。它直接觸摸被測液體，其作用是增加丈量導管的耐腐蝕性，防止感應電勢被金屬丈量導管管壁短路。面料資料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
⑥轉換器：由液體活動發生的感應電勢信號十分弱小，受各種煩擾要素的影響很大，轉換器的作用便是將感應電勢信號擴展并轉換成一起的標準信號并抑制首要的煩擾信號。其任務是把電極檢測到的感應電勢信號 Ex經擴展轉換成一起的標準直流信號。
電磁流量計按激磁電流辦法區分，有直流激磁、溝通（工頻或其他頻率）激磁、低頻矩形波激磁和雙頻矩形波激磁。按輸出信號聯接和激磁（或電源）連線的制式分類，有四線制和二線制。按轉換器與傳感器組裝辦法分類，有分體型和一體型。按流量傳感器與管道聯接辦法分類，有法蘭型、夾持型、衛生型、刺進型、螺紋聯接。
電磁流量計是根據法拉第電磁感應定律作業的 ，在電磁流量計中，丈量管內的導電介質相當于法拉第實驗中的導電金屬桿，上下兩頭的兩個電磁線圈發生安穩磁場。當有導電介質流過期，則會發生感應電壓，該電壓與流體的流速成正比聯絡，然后得到流量值。
流量控制體系是化工出產中常用的自動化控制體系的重要組成部分，在智能化出產中將有更好的運用，假定流量控制體系發生缺陷，會導致丈量不精確，對出產工藝和質量構成嚴峻的影響，電磁流量計因?yàn)槠鋲簱p極小，可測流量規劃大，適用的工業管徑規劃寬，精度較高級利益。越來越多化工企業用它來丈量電導率≥5μs/cm 的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等流體的流量。因而怎樣運用和維護好電磁流量計就顯得尤為重要。
電磁流量計的結構首要由磁路體系、丈量導管、電極、外殼、面料和轉換器等部分組成。
①磁路體系：作用是發生均勻的直流或溝通磁場。
②丈量導管：作用是讓被測導電性液體經過。常選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
③電極：其作用是引出和被丈量成正比的感應電勢信號。一般用非導磁的不銹鋼制成，且被要求與面料齊平，以便流體經過期不受阻撓。
④外殼：運用鐵磁資料制成，是分配制度勵磁線圈的外罩，并隔絕外磁場的煩擾。
⑤面料：在丈量導管的內側及法蘭密封面上，有一層無缺的電絕緣面料。它直接觸摸被測液體，其作用是增加丈量導管的耐腐蝕性，防止感應電勢被金屬丈量導管管壁短路。面料資料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
⑥轉換器：由液體活動發生的感應電勢信號十分弱小，受各種煩擾要素的影響很大，轉換器的作用便是將感應電勢信號擴展并轉換成一起的標準信號并抑制首要的煩擾信號。其任務是把電極檢測到的感應電勢信號 Ex經擴展轉換成一起的標準直流信號。
電磁流量計按激磁電流辦法區分，有直流激磁、溝通（工頻或其他頻率）激磁、低頻矩形波激磁和雙頻矩形波激磁。按輸出信號聯接和激磁（或電源）連線的制式分類，有四線制和二線制。按轉換器與傳感器組裝辦法分類，有分體型和一體型。按流量傳感器與管道聯接辦法分類，有法蘭型、夾持型、衛生型、刺進型、螺紋聯接。
