超聲波流量計的特點有哪些？怎么安裝？常見故障有哪些？
超聲波流量計具有經濟實用、用途廣泛、安裝維修方便等許多優點，但在實際使用中由于長期受到安裝、環境等因素的影響，在后繼使用中發生各種故障。文章作者結合長期現場檢測工作經驗就超聲波流量計的特點、安裝注意事項及常見故障進行簡單的分析和闡述，并就這些問題提出相應的解決辦法和處理意見，解決企業在安裝和使用超聲波流量計過程中遇到的各種技術問題。
超聲波流量計是一種可以利用非接觸的方法來測量流體流量的儀表。它既可以測量其他儀表不能檢測的非導電介質、放射性、易爆和強腐蝕介質的流量，也可以用于不易觀察和直接接觸的介質流量的測量。它的測量準確度較高，可以不受被測介質的各種參數的干擾，尤其可以解決測量大管徑的液體流量問題。因此超聲波流量計被廣泛應用于環保、油田、水務公司、冶金、發電等行業，而熟悉和掌握超聲波流量計的安裝及常見故障問題處理是解決流量測量準確這一問題的關鍵所在。
一、超聲波流量計的測量原理
超聲波流量計是通過測量流體流動對超聲波產生的信號影響來對流體流量進行測量，其測量原理是利用“時差法”來測量的。而時差法的測量原理為：一個超聲波探頭發射聲波信號穿過流體介質、管壁到另一側的管壁后，被管壁的另一側探頭接收到信號，與此同時，第二個探頭也發射聲波信號被前一個探頭接收到，由于受到流體介質間流速的影響，兩者之間存在一定的時間差Δt，根據公式推算出時間差 Δt和流速 V之間的轉換關系V=(C2/2L)×Δt，進而可以得到相關的管道內的流量值Q。
二、超聲波流量計的特點
1 使用面廣
在發電廠中，用便攜式超聲波流量計測量水輪機進水量、汽輪機循環水量等大管徑流量。超聲波流量計也可用于氣體流量測量。管徑的適用范圍從 2cm到 5m，從幾米寬的明渠、暗渠到河流都可適用。多普勒法超聲波流量計可測量雙相介質的流量，故可用于下水道及排污水等臟污流的測量。
2. 價格適中
因各類超聲波流量計均可管外安裝、非接觸測流，流量儀表成本基本上與被測管道口徑大小無關。從而比起其他類型的流量計，超聲波流量計隨著口徑增大造價大幅度減少，所以，口徑越大，優點越顯著。另外一般流量計隨著測量管徑的增大會帶來制造和運輸上的困難，從而抬高成本和造價，而超聲波流量計在成本和造價方面均可避免。
3.維修和安裝方便
安裝時不需要閥門，法蘭、旁通管路等，無論是安裝還是維修，都不需要切斷流體，不會影響管道內流體的正常流通。因此，維修和安裝方便。
4 。解決測量各種介質流量的難題
超聲波流量測量的準確度幾乎不受被測流體溫度、密度、壓力和粘度等參數的影響。由于超聲波流量計是非接觸式流量儀表，所以，除了用于測量水、石油等一般介質外，還能對非導電介質、放射性、易爆和強腐蝕介質進行流量測量。
三、 超聲波流量計探頭的分類及主要安裝方法
1 超聲波流量計探頭的種類
常用的超聲波流量計探頭按安裝方式有如下三種：

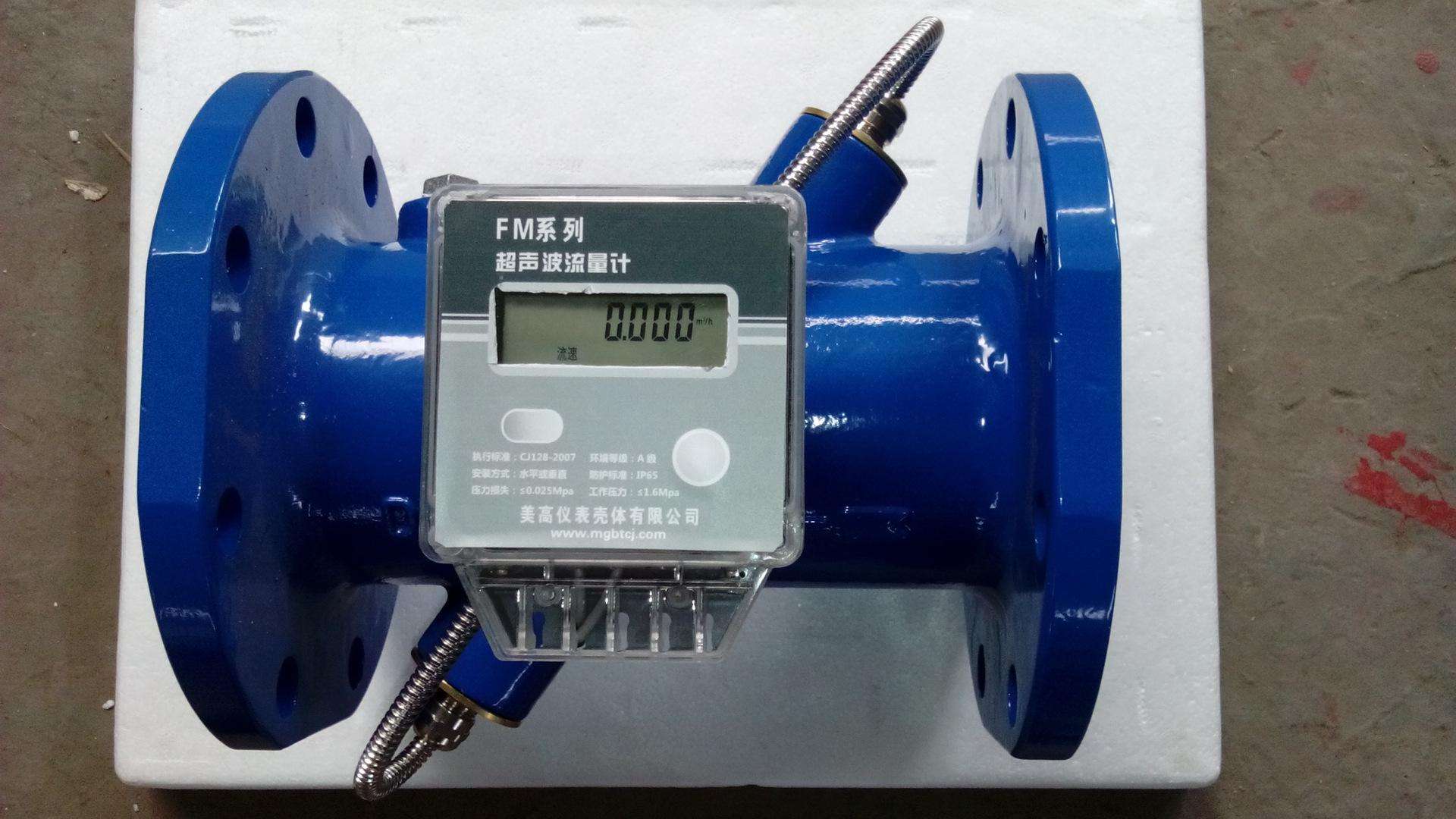

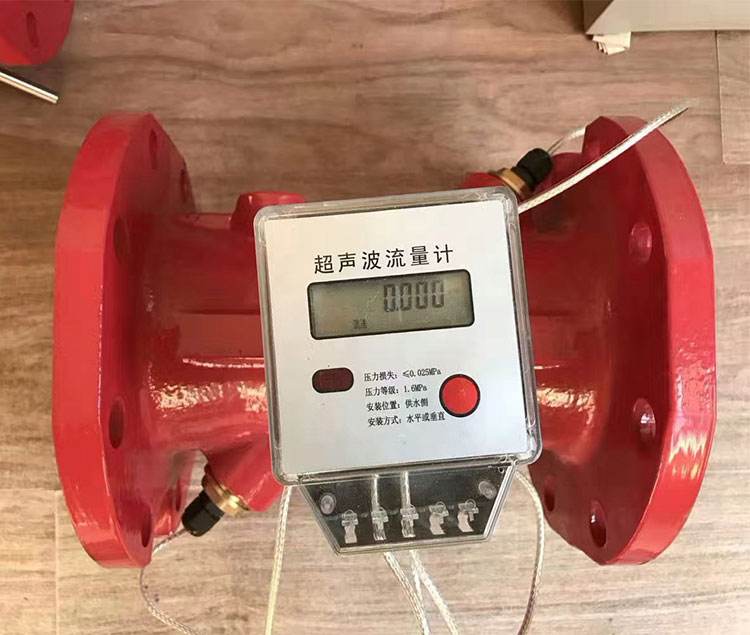

(1)管段式探頭，安裝時需要切開選定的直管段，采用法蘭連接。產品已經過生產廠家標定，好處是探頭可以在使用企業不用停產的情況下進行維修，其特點是測量的準確度高。
(2)插入式探頭，安裝時需用鉆孔工具在使用企業不停產狀態下將探頭插入管線中。特點是能在水中帶氣體或水管內壁結垢情況下實現準確可靠的測量。
(3)外夾式探頭，安裝時需將管外壁的預安裝位置用打磨工具打磨光滑后用耦合劑將探頭貼于管外壁再用專用夾緊裝置固定。此類方法能方便地在管壁外進行水流量測量，也適合便攜式流量計。不好的地方是易造成耦合劑的處理不當引起信號接收狀態異常而影響測量的準確性和可靠性。
2 .超聲波流量計探頭的安裝方法
超聲波流量計傳感器的安裝方法直接關系到水流量測量的運行可靠性、可信度和準確性。超聲波流量計探頭的安裝位置一般選擇兩個探頭管軸在與管軸水平面成45度夾角處或管道的管軸水平方向上。
超聲波流量計探頭的安裝方法有 Z、V、N、W 方法。其中 N、W 方法適用于管徑為 50mm 以下的管道，因性價比和使用難度原因而被很少用到。常用方法主要有兩種：
(1)“Z”方法安裝， “Z”方法安裝一般適用于水介質較差不潔凈、輸水管道管徑較大、管道內壁有水垢或使用“V”方法安裝信號失真較嚴重的情況。一般“Z”方法安裝的可測管徑范圍通常在 100mm~600mm，300mm 以上管徑的管道選用“Z”方法安裝較適合。安裝探頭時須注意管道軸線與上下游兩探頭在同一平面內，且上游探頭在高位，下游探頭在低位。
(2)“V”方法安裝， “V”方法安裝是標準的安裝方法，可測量外管徑范圍為25mm~400mm。安裝探頭時須注意上下游兩探頭水平方向對齊，使其管道軸線與中心連線水平一致。
3 .超聲波流量計探頭安裝的后續檢查
(1)通過流量計表頭核查上下游端探頭的信號質量和信號強度是否滿足要求，判斷探頭能否接收到流量計表頭工作所需的超聲波信號。
(2)主要檢查安裝位置與探頭需要的間距是否合適。
(3)與管道外壁結合面的接觸是否光滑，結合是否緊密。
4 超聲波流量計使用中的常見故障與處理方法
1 .故障表現：外夾式超聲波流量計探頭的信號過低
(1)故障分析：輸水的管道結垢較厚、管道外徑過大超過允許范圍、管道中介質不滿管或探頭選用的安裝方法不合適。
(2)處理方法：管道結垢較厚可選用插入式的探頭安裝，對于外管徑過大和管道中介質不滿管可以重新選擇探頭的安裝方法。
2. 故障表現：流量計儀表在安裝現場的強磁場干擾下無法正常使用
(1)故障分析：有可能是探頭周圍有強磁場干擾、有大功率變頻器、接地線的安裝不合適或流量計的供電電源波動較大。
(2)處理方法：將流量儀表安裝在遠離強磁場和大功率變頻器的場地，將流量計表頭正確方法接地，給流量計換裝穩定的電源供電。
3. 故障表現：流量計的瞬時流量數據波動較大
(1)故障分析：可能由于探頭的安裝位置和管道內氣體的影響使信號強度波動較大，從而使流量數據波動較大。
(2)處理方法：首先重新調整探頭的角度和位置，使管道軸線與上下游兩探頭在同一平面內，其次保證探頭的安裝間距準確無誤。如管道內有氣體影響管道內本身流體波動大，也可以重新選擇探頭的安裝位置，但是要確保探頭安裝前10D后 5D的安裝要求。
4.故障表現：插入式探頭在使用一段時間后出現主機信號降低現象
(1)故障分析：可能管道內或者探頭表面產生水垢、探頭安裝位置改變或者發生偏移、探頭長時間日曬導致信號衰減。
(2)處理方法：重新安裝和調整流量計探頭的位置，清潔探頭和管壁上的水垢，若探頭信號已經衰減可重新更換新的探頭。
5.故障表現：流量計在開機的情況下無法顯示數據
(1) 故障分析：流量計表頭的保險絲已經燒斷或者使用方提供的電源與流量儀表所需要的額定值不符。
(2)處理方法：在儀表上檢查保險絲是否已經燒斷，并檢查使用方提供的電源參數是否與流量儀表所規定的額定值相符合。
6. 故障表現：流量儀表開機后只有背光顯示卻無任何數據顯示
(1)故障分析：此類情況一般為流量儀表本身的內部程序芯片異常所致。
(2)處理方法：聯系流量計生產廠家現場檢查故障并處理，如無法現場修理則需寄回廠家檢查并維修。
以上就是超聲波流量計的特點、安裝及常見故障分析的一些介紹，如果你還有關于超聲波流量計的問題，歡迎到江蘇兄弟儀表公司官網咨詢我們!
