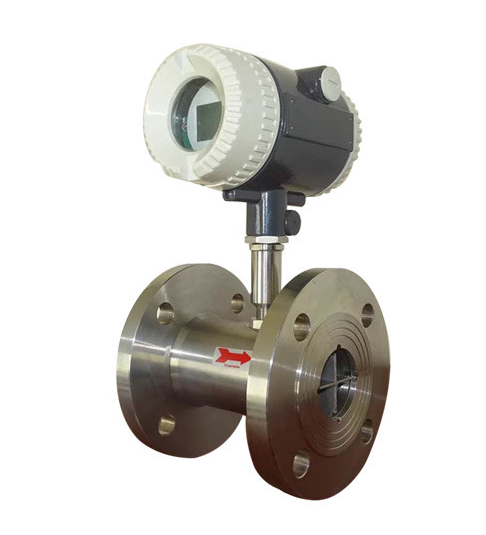

渦輪流量計是一種精密流量丈量表面，與相應的流量積算表面配套可用于丈量液體的流量和總量。它具有結構簡略，計量精度高，運用壽命長，操作簡略，簡略檢修等特點。渦輪流量計的作業原理，即在管道中心安放一個渦輪，兩端由軸承支撐。當流體通過流量計管道時，沖擊渦輪葉片，對渦輪產生馭動力矩，使渦輪打敗沖突力矩和流體阻力矩而產生旋轉。在必定的流量范圍內，對必定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比。由此，流體流速可通過渦輪的旋轉角速度得到，然后可以核算得到通過管道的流體流量。

渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切開由殼體內磁鋼產生的磁場磁力線時，就會引起傳感線圈的磁通改動.傳感線圈將檢測到的磁通周期改動信號送入擴展器，對信號進行擴展、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并閃現流量值，一起也將脈沖信號送入轉化電路，將脈沖信號轉化成仿照電流量，然后指示瞬時流量值。

流體從流量計機殼的進口流入，通過支架將一對軸承固定在管中心軸線上，渦輪安裝在軸承上。在渦輪上下游的支架上裝有呈輻射形的整流板，以對流體起導向效果，以防止流體自旋而改動對渦輪葉片的效果視點。在渦掄上方機殼外部裝有傳感線圈，接收磁通改動信號。

1、渦輪由導磁不銹鋼材料制成，裝有螺旋狀葉片，葉片數依據直徑改動而不同，2-24片不等；

2、渦輪的軸承一般選用滑動配合的硬質合金軸承，需要耐磨性能好。由于流體通過渦輪時會對渦輪產生一個軸向推力，使軸承的沖突轉矩增大.加速軸承磨損，為了消除軸向力，需在結構上選用水力平衡辦法；

3、前置擴展器由磁電感應轉化器與擴展整形電路兩部分組成。磁電轉化器國內一般選用磁阻式，它由永久磁鋼及外部環繞的感應線圈組成。當流體通過使渦輪旋轉時，葉片在永久磁鋼正下方時磁阻最小，兩葉片空位在磁鋼下方時磁阻最大，渦輪旋轉，不斷地改動磁路的磁通量，使線圈中產生改動的感應電勢，送入擴展整形電路，變成脈沖信號。
