「超聲波流量計怎么接線」從原理到輸出端接線方法！
超聲波流量計怎么接線？
1、 用處
超聲波流量計適用于各種管徑的液體計量，管徑越大計量精度越高，能完成雙向流量計量，無壓力損耗，不受氣質、液態、壓力、溫度、氣體等組成變化的影響，系統的信號接納完整數字化，可將每個脈沖及預設規范停止比照，檢測信號質量，可取得高質量的檢測結果。
2、 構造

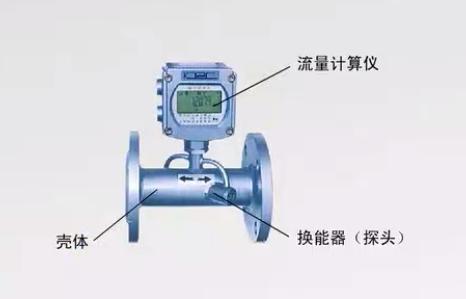

超聲波流量計主要由殼體、換能器、探頭、流量積算儀組成
3、丈量原理
頻率高于20KHZ的聲音波叫超聲波，聲波在空氣中的傳播速度為551.5M/S，在水中的傳播速度為1428.66 M/S，在鐵中的傳播速度為5850M/S，超聲波氣體流量計分單聲道和多聲道，最多能夠到達6個聲道，無論聲道幾，它們的工作原理都是相同的。
兩個能發射和接納脈沖的的探頭裝置在管道一側或兩側，其中一個探頭發射超聲波脈沖被另一個探頭接納，這樣兩個探頭就構成了聲道，在幾毫秒之間，兩個探頭輪番發射和接納超聲波脈沖，假如沒有活動，聲音將以相同的速度向兩個方向傳播。
當有氣流活動時，沿逆流方向的聲道傳播的超聲波脈沖和氣流速度重量疊加，聲速增大，而沿逆流方向聲道上的超聲波脈沖的速度，要減去一個氣體流速的速度重量，聲速減少， 這就構成了逆流方向和逆流方向傳輸時間的時間差。
二、超聲波流量計的輸出與接線

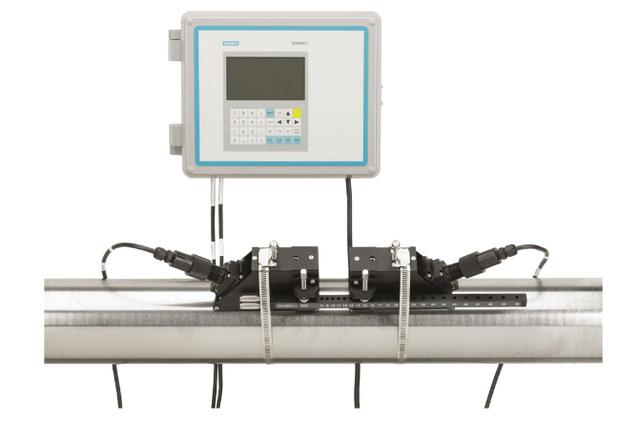

下面以西門子外夾式超聲波流量計為例，來看看是如何接線的，由于變送器的類型十分豐厚，對應不同設計類型的變送器，需求留意4－20mA是有源輸出還是無源輸出，選擇不同的接線方式，不要由于誤接線形成輸出不正常或電路損壞。
例如這款緊湊型的變送器的電流輸出是無源的輸出，需求回路供電，雙通道 I O 接線如下圖所示，V C 是24V直流電源，R L 為線路電阻加上用戶信號采集系統的輸入電阻，標稱值1000歐姆。
什么是超聲波流量計？輸出端怎樣接線？
I O 接線圖
緊湊型的變送器接線端子在接線時，要留意端子的次第TB1從右到左，TB2從左到右，避免誤接線，端子排序如下圖所示：
緊湊型接線端子
變送器電流輸出端子上沒有配電時，也會有7.8mA左右的電流，能夠借助這個電流判別電路板的功用正常，在變送器電流輸出端子上沒有配電時，也會有7.8mA左右的電流，能夠借助這個電流判別電路板的功用正常。
這款變送器標配的的4－20mA電流輸出是有源的輸出，不需求外部供電，擴展I/O模塊上的4-20mA輸出就是無源輸出，需求回路供電，需求特別留意。
